Principe du bâton anti-magique
Qu'est-ce que le bâton anti-magique ?
Puisque le bâton magique est un bâton muni d'une ampoule
en son milieu, qui s'allume quand on touche ses deux
extrémités, le bâton anti-magique est un bâton
muni d'une ampoule en son milieu, qui s'éteind quand on touche
ses deux extrémités. Pour que l'ampoule ne reste pas
allumée en permanance quand on ne touche pas les
extrémités du bâton, il s'éteind
automatiquement après quelques dizaines de secondes de non
utilisation.

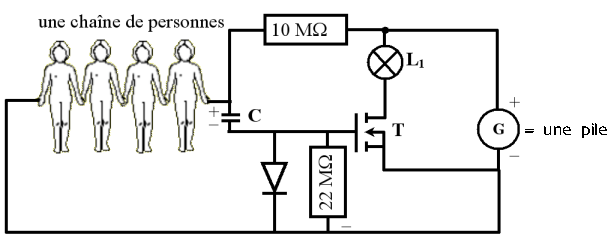

Voici le principe du circuit électronique du bâton anti-magique :
![Principe du bâton magique](principe_baton_antimagique.png)
Au départ, la chaîne de personnes ne touche pas le
bâton et le condensateur C est chargé, donc il
ne laisse pas passer le courant. Donc la porte du transistor est
soumise à la tension -, donc le transistor est bloqué et
la lampe est éteinte.
La chaîne de personne touche les extrémités du
bâton. Ceci a pour effet de décharger le condensateur. La
diode est la pour que la décharge se fasse un peu plus
rapidement. La lampe reste éteinte.
La chaîne de personne ne touche pas les extrémités
du bâton. Le condensateur se recharge, ce qui a pour effet de
maintenir la porte du transistor à une tension plus
élevée que la tension -. Donc la lampe s'allume.
Si la chaîne de personne retouche les extrémités du
bâton, alors le condensateur se décharge de nouveau et la
lampe s'éteint.
Si personne ne touche le bâton, au bout de quelques secondes le
condensateur est chargé et la porte du transistor est de nouveau
soumise à la tension -, donc la lampe s'éteint.
En pratique le condensateur peut être de 1 ou 2 micro-Farads.
Si la pile utilisée est de 9 Volts, il faut mettre une
résistance en série avec la lampe de 3,5 [V], pour
adapter la tension de la pile à la lampe.
La diode, représentée par le triangle avec une barre au
bout, n'est pas indispensable, mais permet de décharger le
condensateur plus rapidement que de la charger. Ainsi, il suffit de
toucher les extrémités du bâton pendant peu de
secondes, pour que il s'allume quand on le lâche.

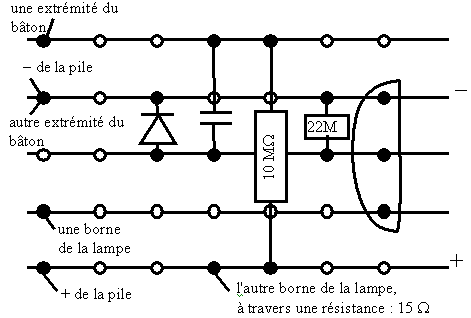

La construction pratique du circuit électronique peut se faire sur une plaque de 5 rangées de 7 trous.
A gauche, circuit vu de dessus, à droite, circuit vu de dessous.
![Plan vu de dessous](plan_baton_antimagique_vue_dessous.png)

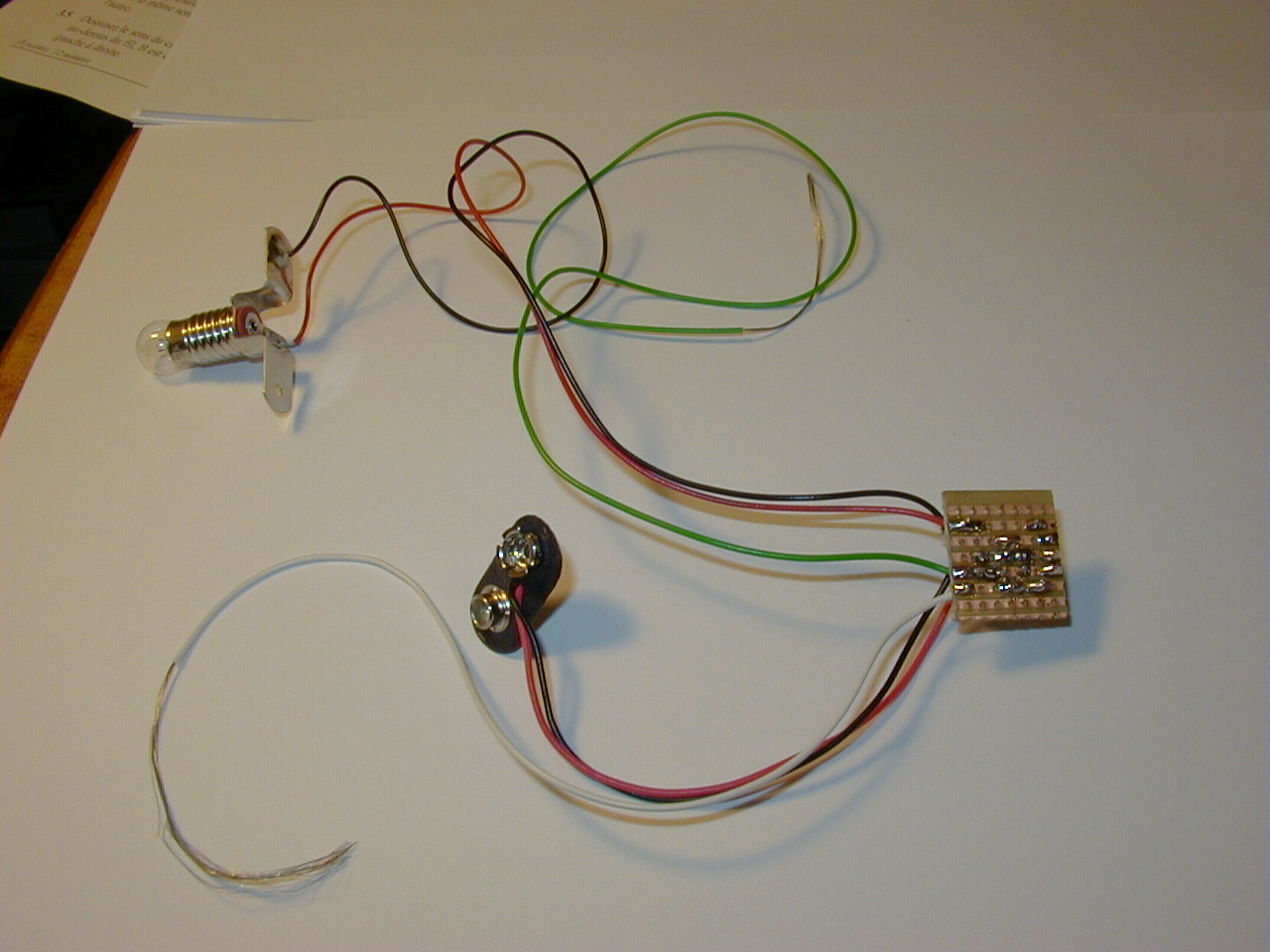

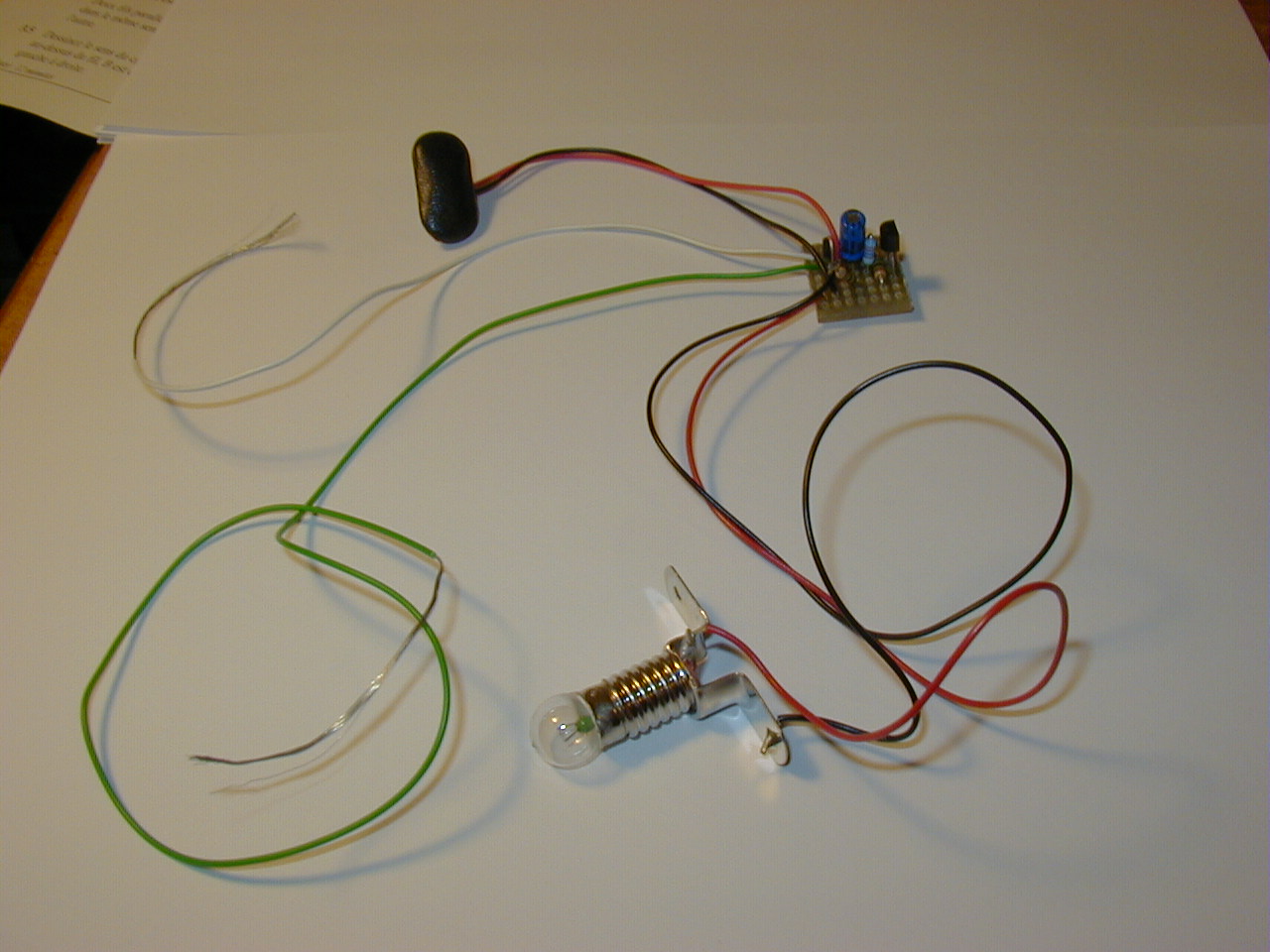

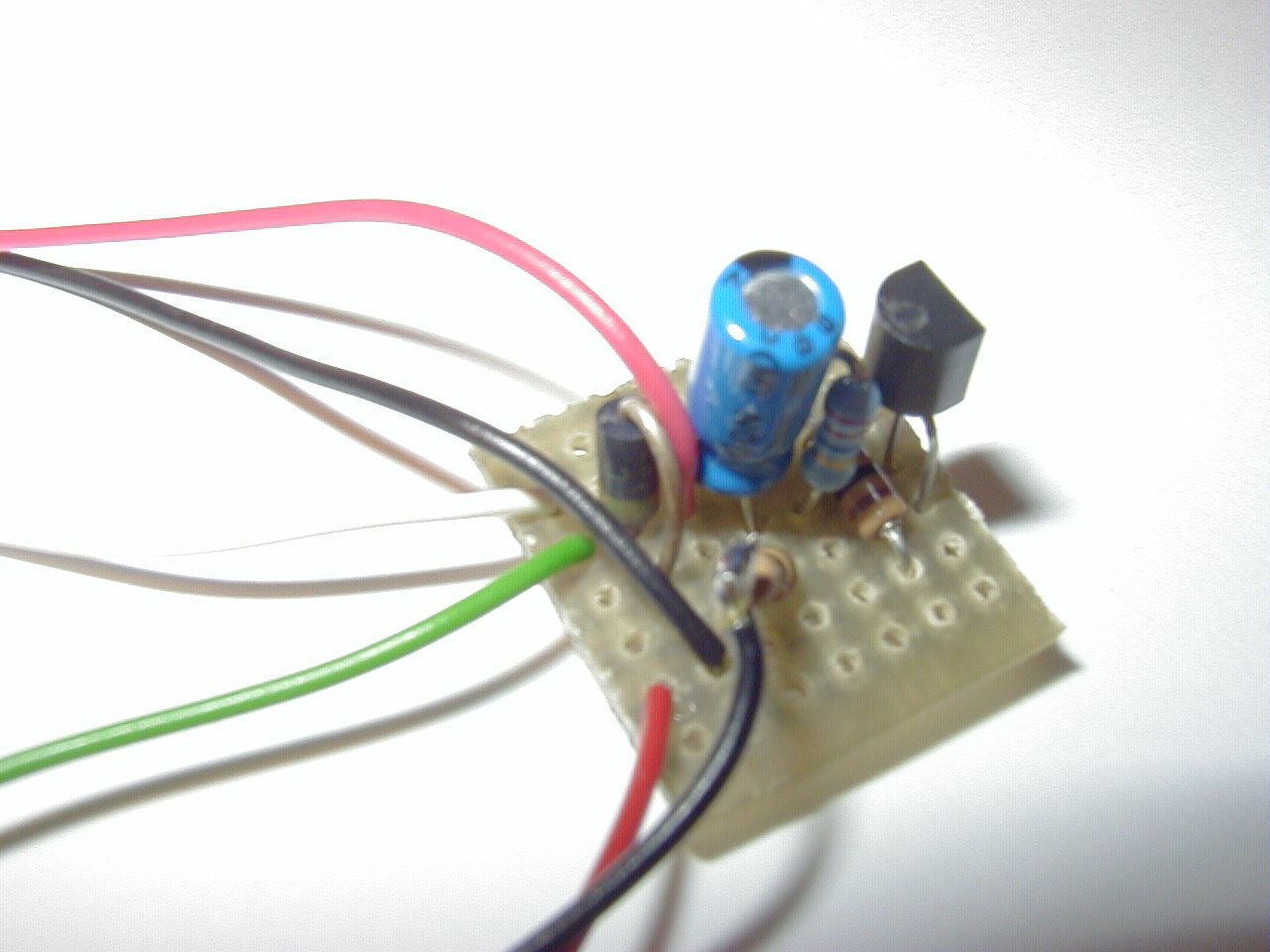

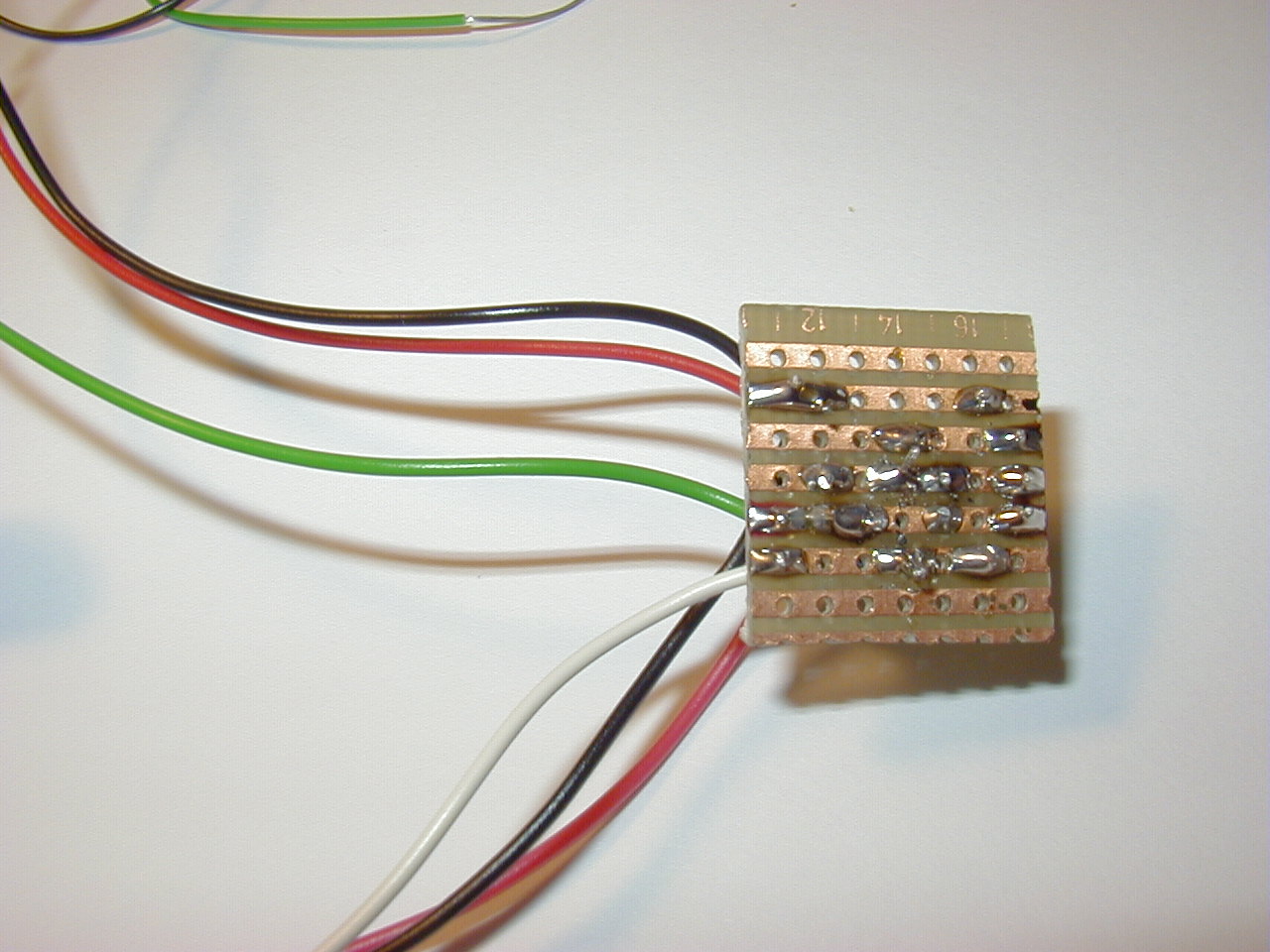

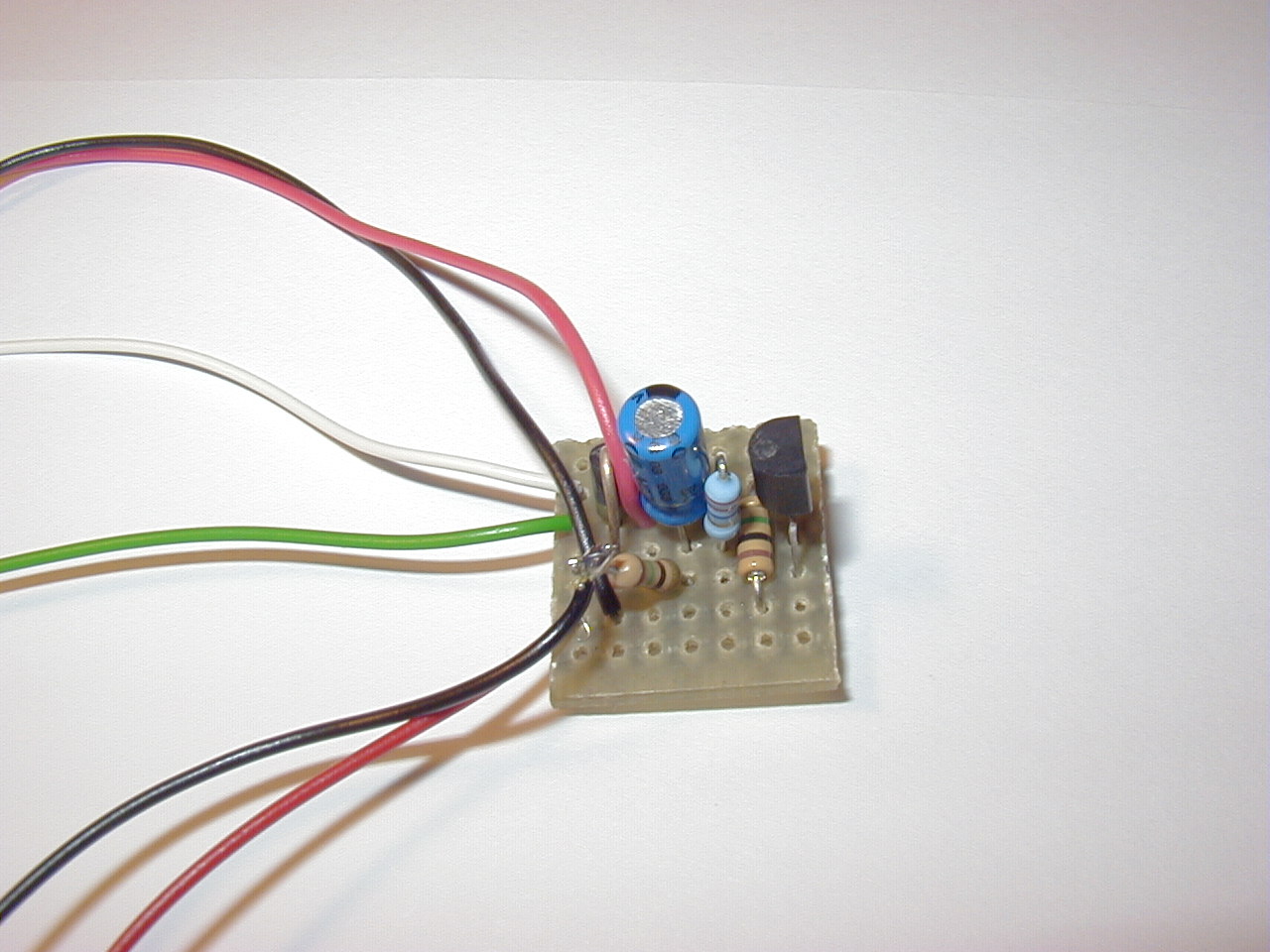

Pour voir des photos détaillées du circuit, cliquez dessus.
![](s_vue_dessous_pres.jpg)
